GN 9192 下推力夾具

向GN 9192 下推力夾具是緊湊型夾緊元件，可快速安全地夾緊工具和夾具結構。

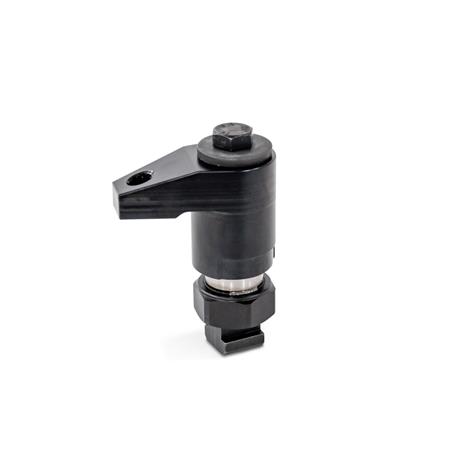

旋轉並擰緊夾緊螺釘或可調手柄，使夾緊臂向下移動以夾緊工件。
夾緊臂可手動旋轉 360°，以便快速輕鬆地從上方插入和取出工件。夾緊臂 d3 上的螺紋可用於定位元件和夾緊墊。
定位環 GN 9192.2 作為附件提供，通過定位銷將下推夾具的旋轉範圍限制在向左或向右 110°。
環的位置可以調整，以確保夾具在定位銷上方旋轉時可靠地到達夾緊位置。
下推力夾具可以直接擰入，例如安裝在安裝板上，或固定在帶 T 型槽的機台上。高度調節氣缸 GN 9192.3 可用於增加夾緊高度。

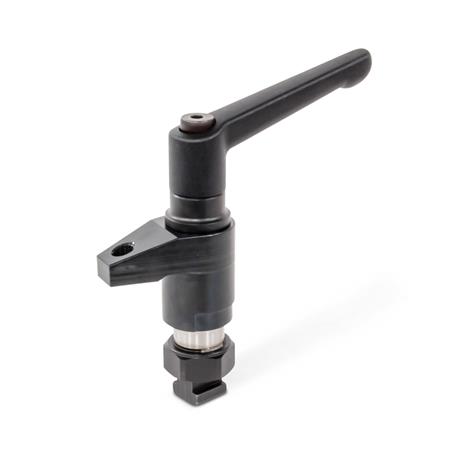

可調節手柄（K 型）散裝提供。
