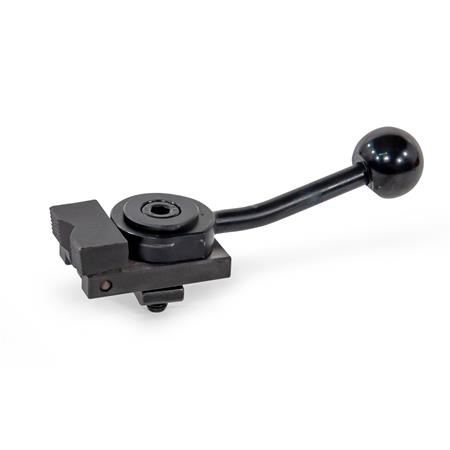

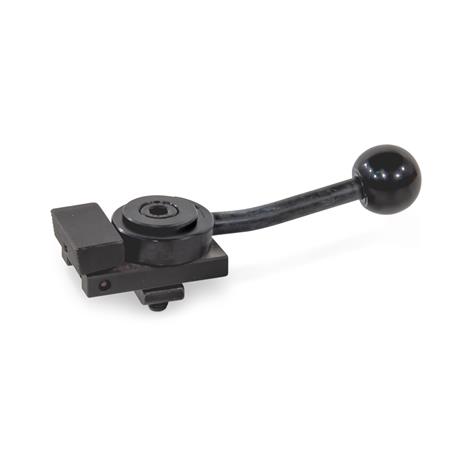

GN 9190 側夾

使使用側夾具 GN 9190，工件用樞軸夾爪夾緊。夾緊力橫向作用，從上方向下拉動工件並將其夾緊在固定擋塊和支撐表面上。
夾爪的夾緊行程由偏心凸輪桿的旋轉運動產生。當槓桿鬆開時，夾爪通過彈簧力返回。
側夾具的總高度較低，可實現工件的全表面加工。
側夾可以直接擰入，例如在安裝板中，或通過 T 型槽固定在機床工作臺上。
此外，它們可以使用開槽支撐塊 GN 9190.3 安裝在垂直於 T 型槽的任何位置，該支撐塊可作為附件提供。
