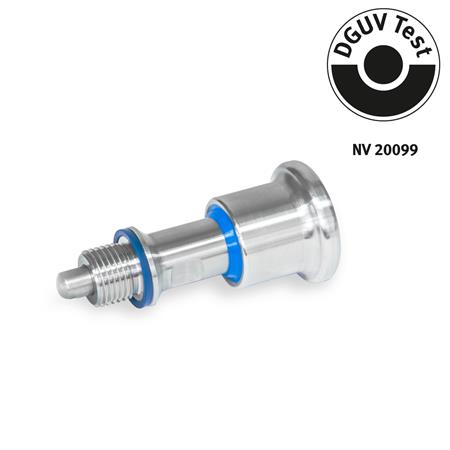

GN 8170 定位柱
商品編號：GN 8170
GN 8170 定位柱已通過 DGUV 測試指南認證，符合旋鈕側（正面衛生）的衛生要求。

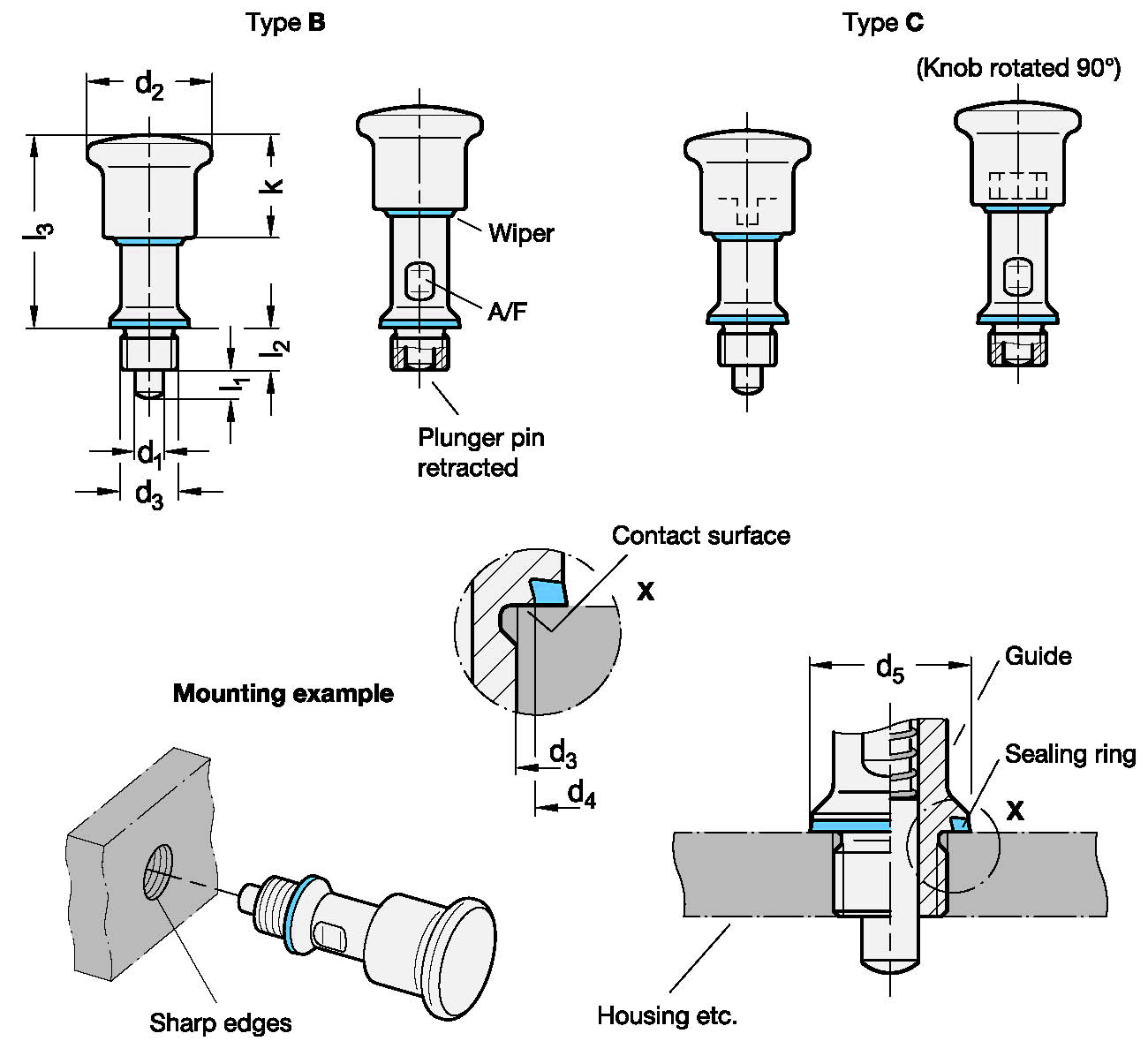

旋鈕和導軌之間的刮水器(Wiper)以及導軌和外殼之間的密封圈(Sealing ring)使鎖定機構在旋鈕側保持緊密。
同時，高表面質量 (Ra < 0.8 µm) 和無死角附件可防止污垢附著並使清潔更容易。

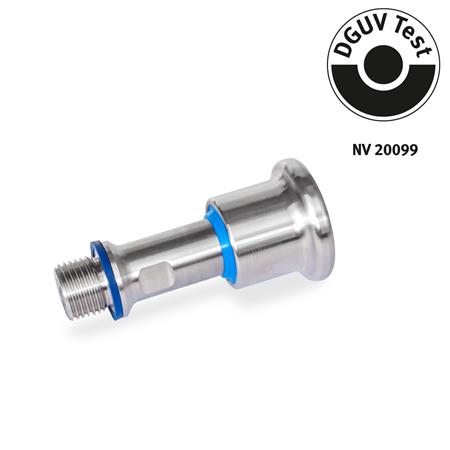

當定位銷不應該不時突出時，使用帶有 C 型靜止位置的定位柱。為此，旋鈕在拉入引腳後旋轉 90°。閂鎖槽口將按鈕固定在此位置。
外殼上的緊固孔或通孔必須是直角的、無毛刺且無倒角。這確保了密封圈的功能。
旋鈕和導軌之間的刮水器(Wiper)以及導軌和外殼之間的密封圈(Sealing ring)使鎖定機構在旋鈕側保持緊密。
同時，高表面質量 (Ra < 0.8 µm) 和無死角附件可防止污垢附著並使清潔更容易。
當定位銷不應該不時突出時，使用帶有 C 型靜止位置的定位柱。為此，旋鈕在拉入引腳後旋轉 90°。閂鎖槽口將按鈕固定在此位置。
外殼上的緊固孔或通孔必須是直角的、無毛刺且無倒角。這確保了密封圈的功能。

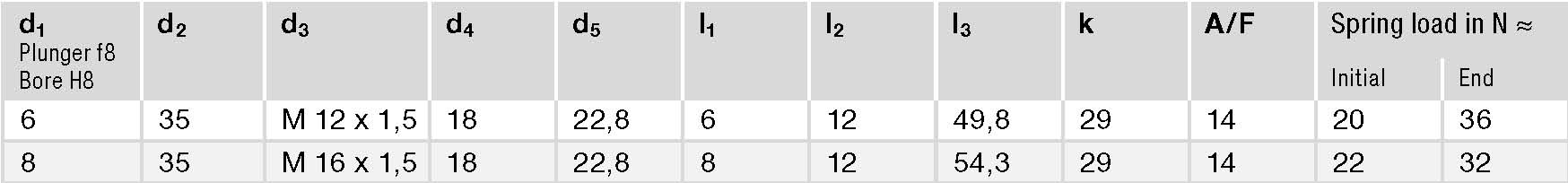

規格
| 本體材質 : | 彈簧材質 : | 密封環材質 : |
| 不鏽鋼AISI 316 銷心 - 硬化處理 |
不鏽鋼AISI 316Ti | 藍色 - FDA認證 可耐溫 -25 °C 至+110 °C |
Sealing ring : H - HNBR橡膠(硬度85 ±5 Shore A)
Wiper : TPU橡膠(硬度95 ±5 Shore A)
型式 :
Type B : 無鎖定
Type C : 可鎖定
類型 :
FH : 操作側(正面)衛生設計
