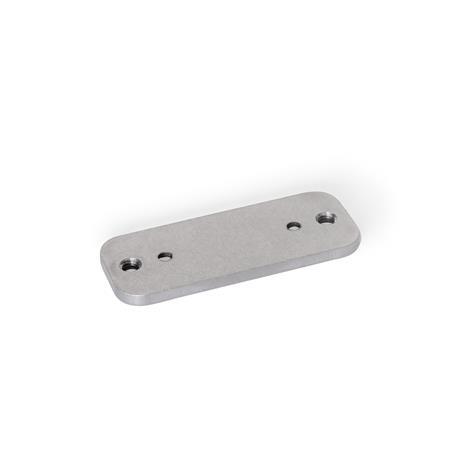

GN 7247.4 隔板

帶有螺紋孔的不鏽鋼板 GN 7247.4 設計有適當的尺寸，可用作多關節鉸鏈 GN 7241、GN 7243 和 GN 7247 的緊固法蘭的附件。
不鏽鋼板通過外殼壁上的通孔從外部固定，或者通過焊接固定到壁的內側。
這樣可以有效地防止破壞，並且外殼的外部沒有與設計不匹配的附件，或者為了便於清潔而應該完全避免這些附件。
它們使安裝過程中不需要螺紋孔、螺母和墊圈。
這消除了這些部件的勞動密集型預安裝以及在擰緊或鬆開過程中將它們固定到位的需要。
板厚 s 對應於螺紋 d1 的最小旋入深度，應完全達到。
如有必要，孔 d2 可容納張緊銷或定位銷，以便於定位板和多關節鉸鏈。
