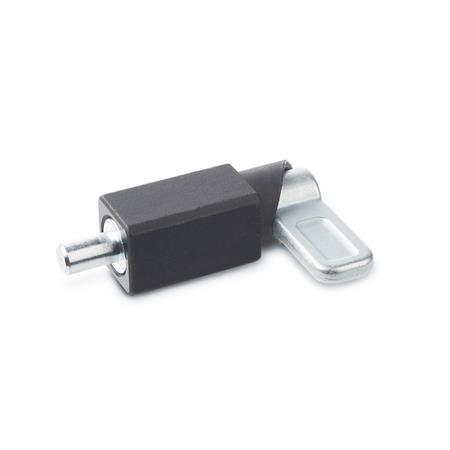

GN 722.1 彈簧闩鎖

使用彈簧闩鎖 GN 722.1 時，定位銷通過闩鎖旋轉 180° 在導軌曲線上縮回。曲線上端的凹口會導致閂鎖固定到位，如果需要暫時防止定位銷突出。ST版本專為鋼結構應用而設計。

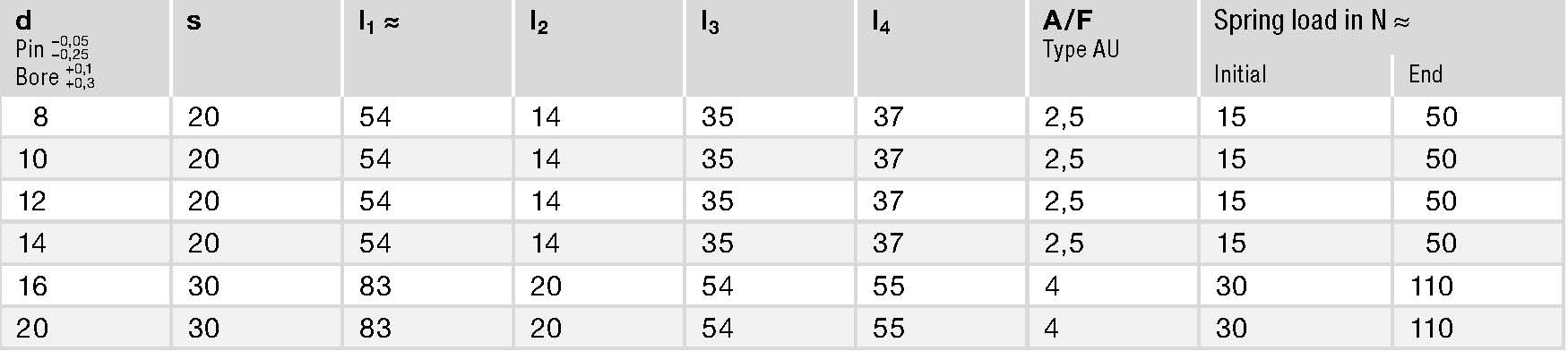

選擇定位銷和導軌之間的尺寸公差，即使在焊接、應用防腐蝕層或污染后也能保證功能可靠性。

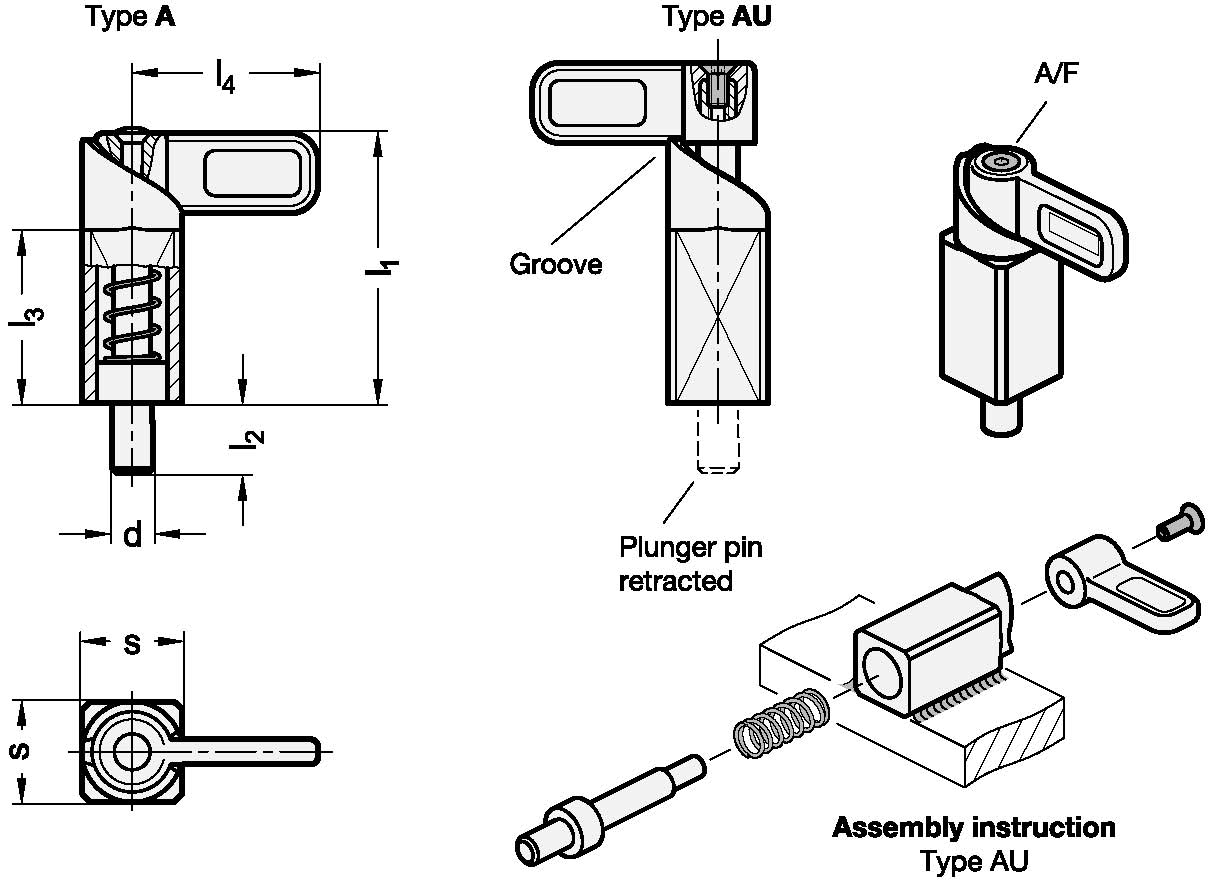

對於焊接緊固，特別建議使用未安裝的AU型，以避免由於彈簧和定位銷的加熱而改變材料的微觀結構。在這種情況下，定位柱僅在焊接導軌的表面處理後組裝。
