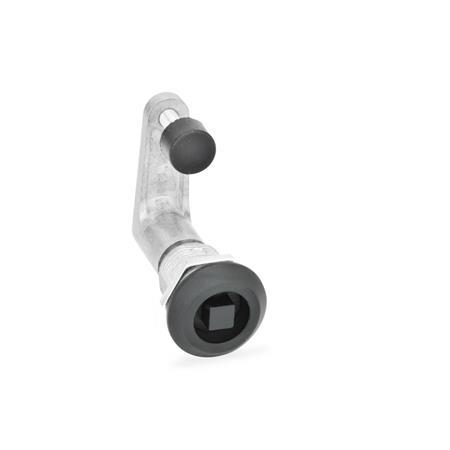

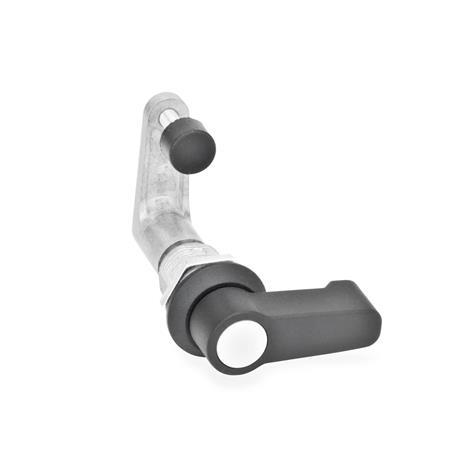

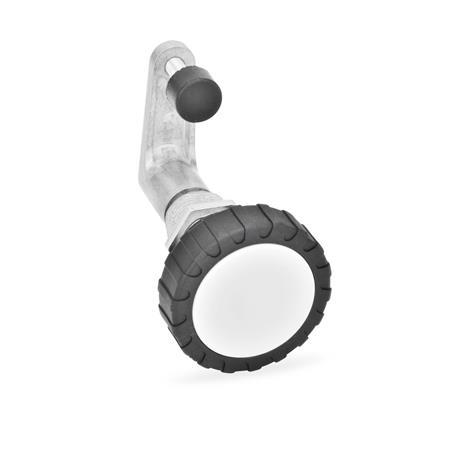

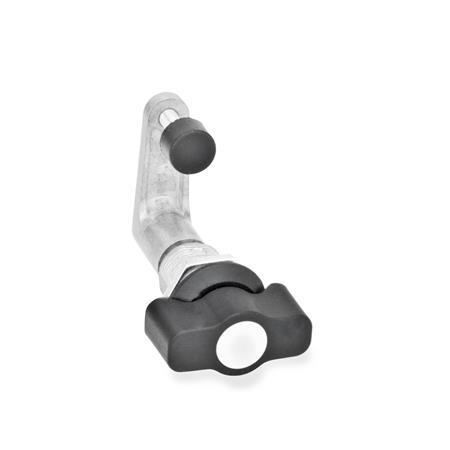

GN 516.1 夾持門栓

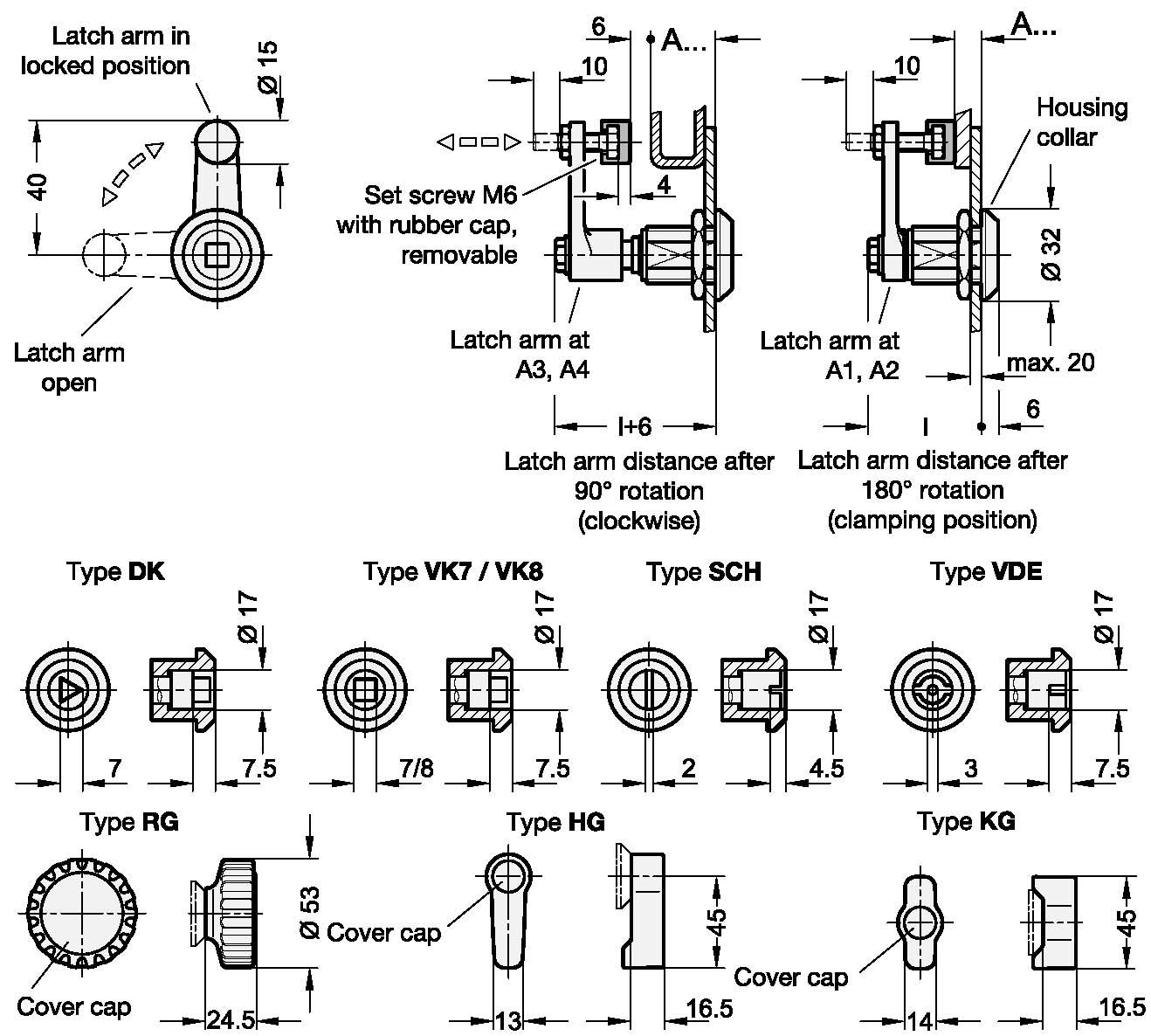

GN 516.1 旋轉夾緊栓鎖具有閉合機構，可將操作元件（鑰匙）的旋轉運動轉換為 90° 轉動，然後轉換為 6 mm 線性行程。
該機構專為常見應用而設計，例如在終端位置（保持位置）與彈性元件（例如門或外殼密封件）形成緊密且防振的互鎖。
該機構設計用於在終端位置（保持位置）與彈性保護蓋形成防震栓鎖。

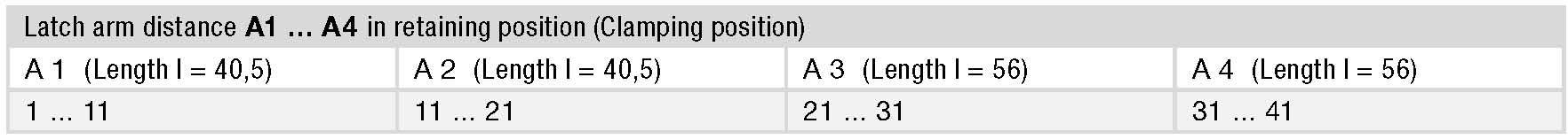

可以通過固定螺釘 M6 在栓鎖距離 A1 ... A4 內進行 10 mm 的調整。 這始終涵蓋從 1 到 41 毫米的鎖臂距離。
