GN 511.1 萬向調整把手
商品編號：GN 511.1

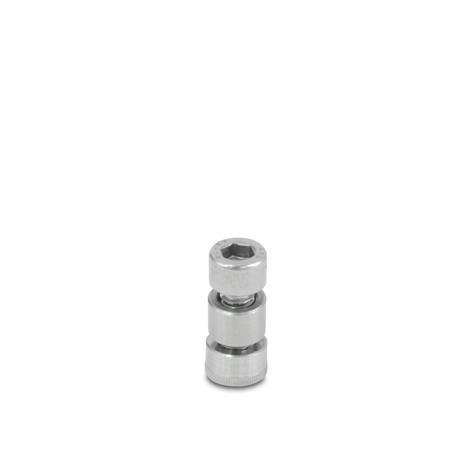

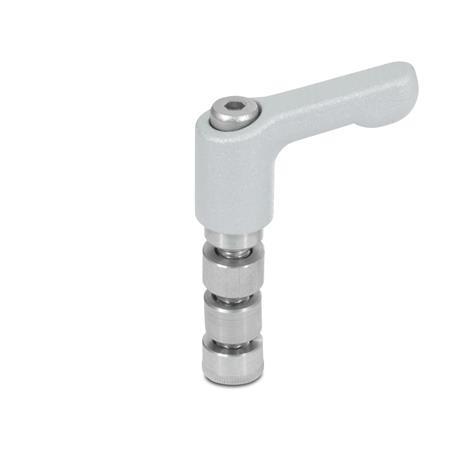

使用夾緊套件 GN 511.1 旋轉安裝夾 GN 482、T 型旋轉安裝夾 GN 483 以及具有相同 k 尺寸的附件旋轉安裝夾具 GN 484 可以組合安裝夾具接頭。
定心襯套定位並支撐旋轉安裝夾相互連接。在裝配過程中，滾花螺紋襯套通過夾緊螺釘本身插入，並壓入兩個旋轉安裝夾中的一個，然後用於夾緊鉸接接頭。

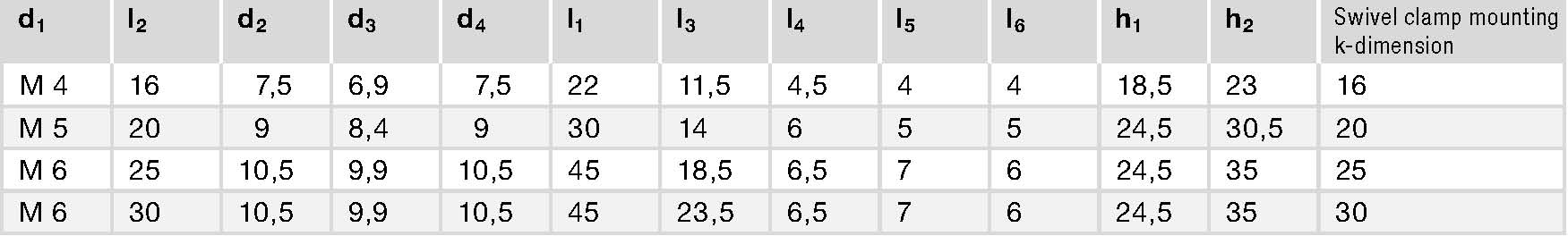

各種旋轉安裝夾具的尺寸表中標明瞭相應的夾緊套件。
規範
定心襯套定位並支撐旋轉安裝夾相互連接。在裝配過程中，滾花螺紋襯套通過夾緊螺釘本身插入，並壓入兩個旋轉安裝夾中的一個，然後用於夾緊鉸接接頭。
各種旋轉安裝夾具的尺寸表中標明瞭相應的夾緊套件。
