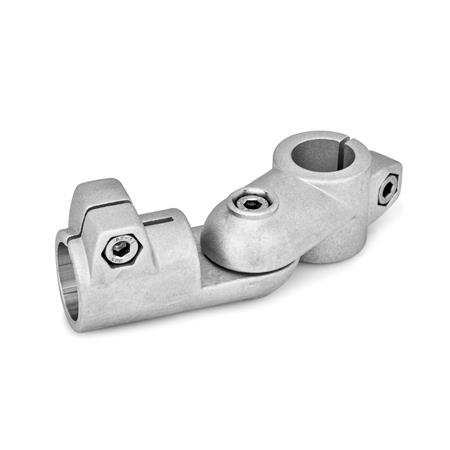

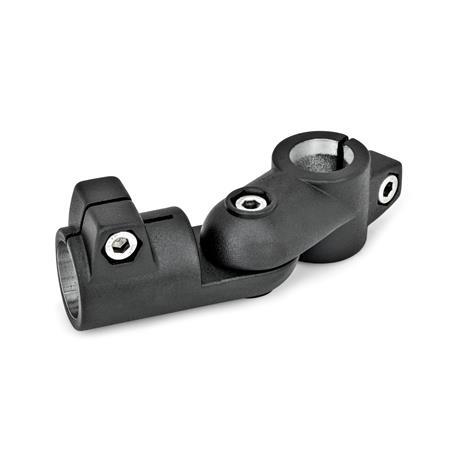

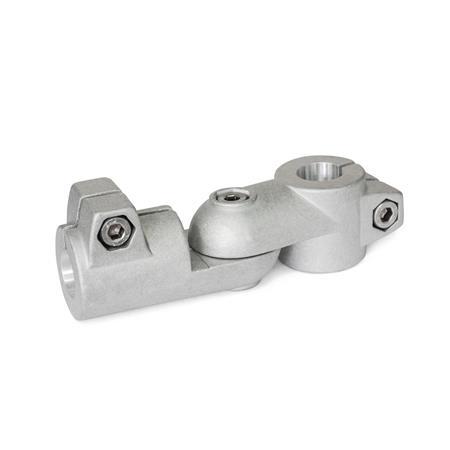

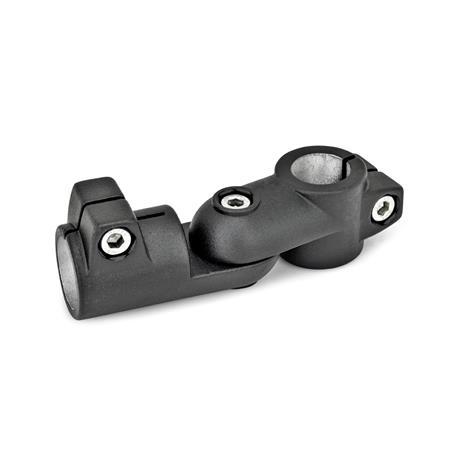

GN 284 旋轉管夾接頭

GN 284 鉸接接頭由 GN 274 和 GN 276 鉸接夾組裝而成。

對於連續可調型（S 型），使用帶有定心凸台的鉸接夾具。

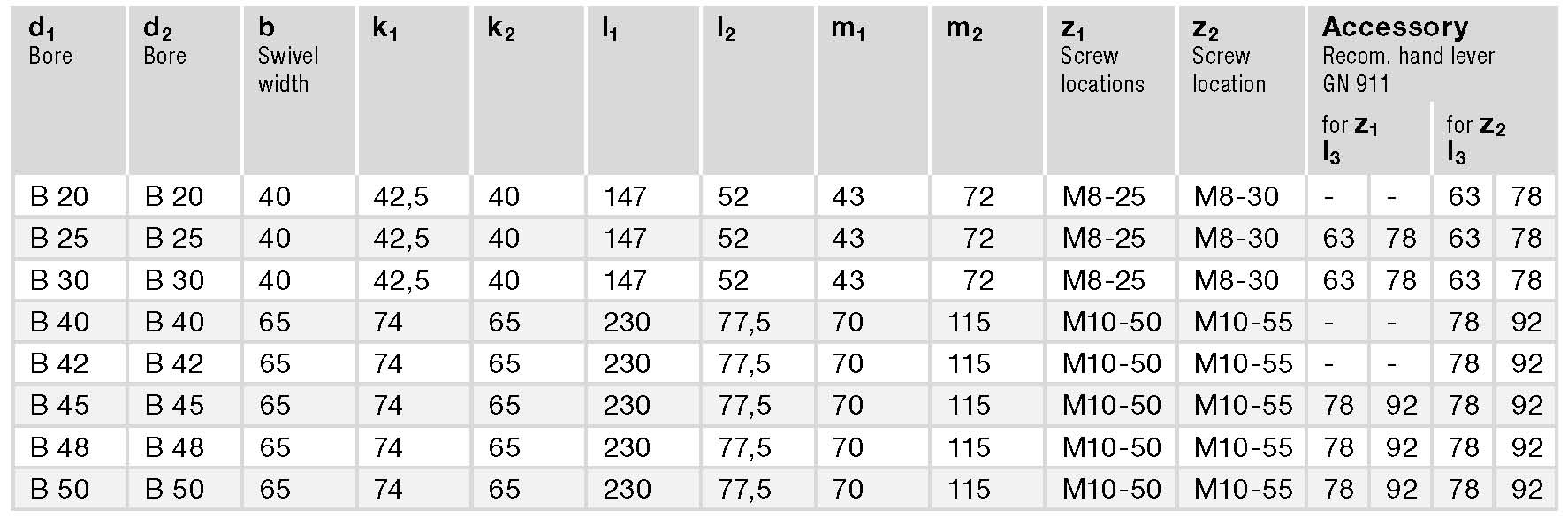

在相同的翼片寬度“b”內，所有孔 d 1 /d 2可以根據需要組合。

夾緊孔是為 GN 990 或 DIN 2391、DIN 2395 和 DIN 2462 結構管加工和設計的。

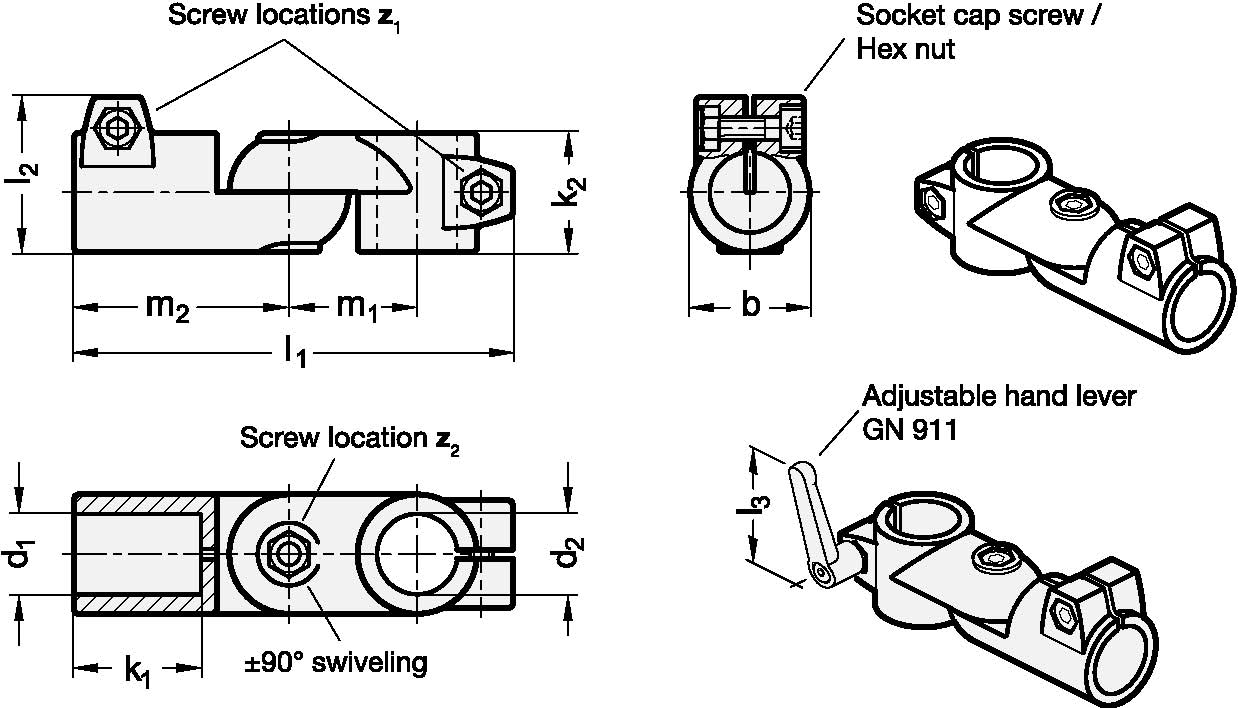

在螺釘位置z 1處，內六角螺釘減小用於緊固的十字孔。

對於免工具夾緊，可以使用表中顯示的作為附件的 GN 911 可調夾具替換內六角螺釘。
