GN 282.10 旋轉管夾接頭

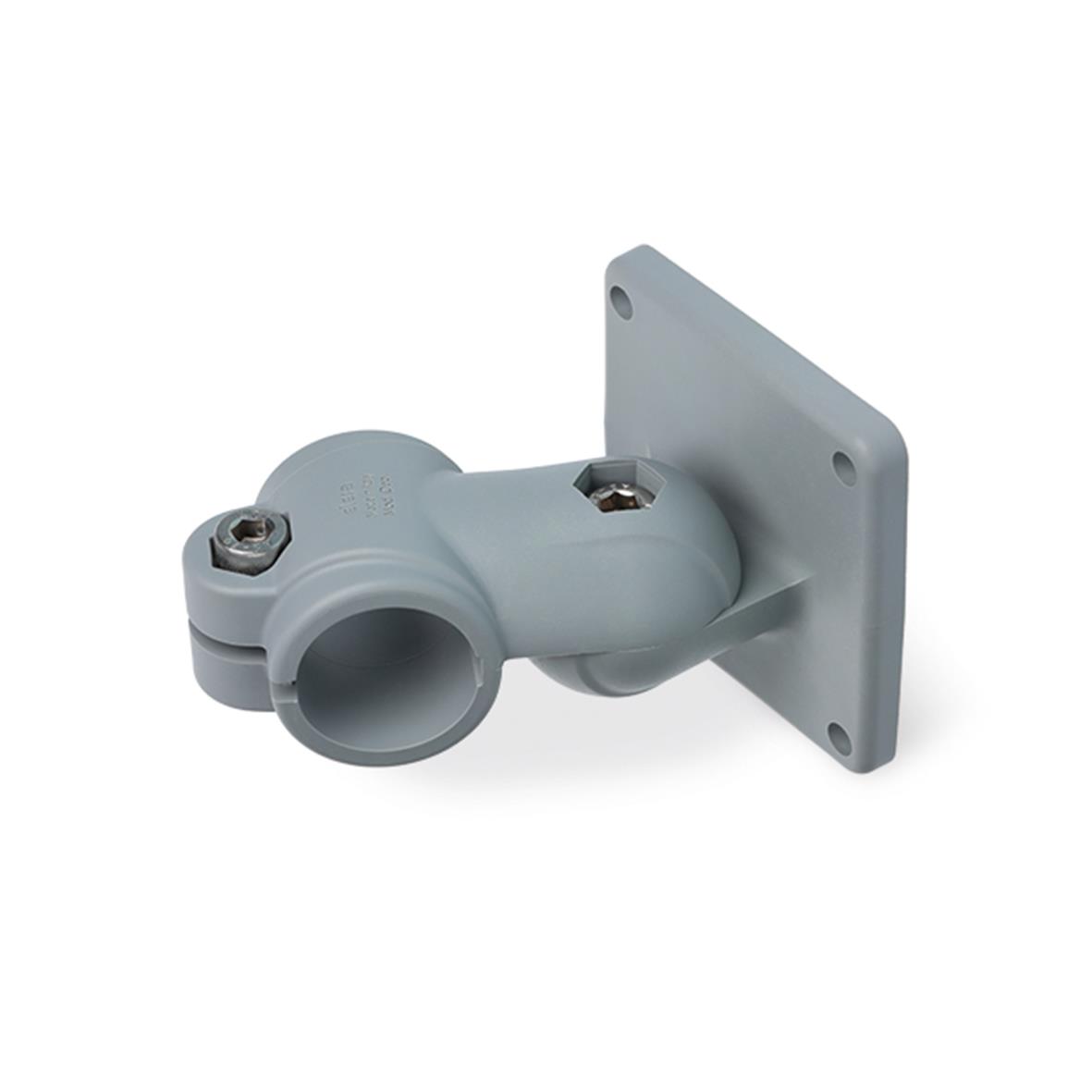

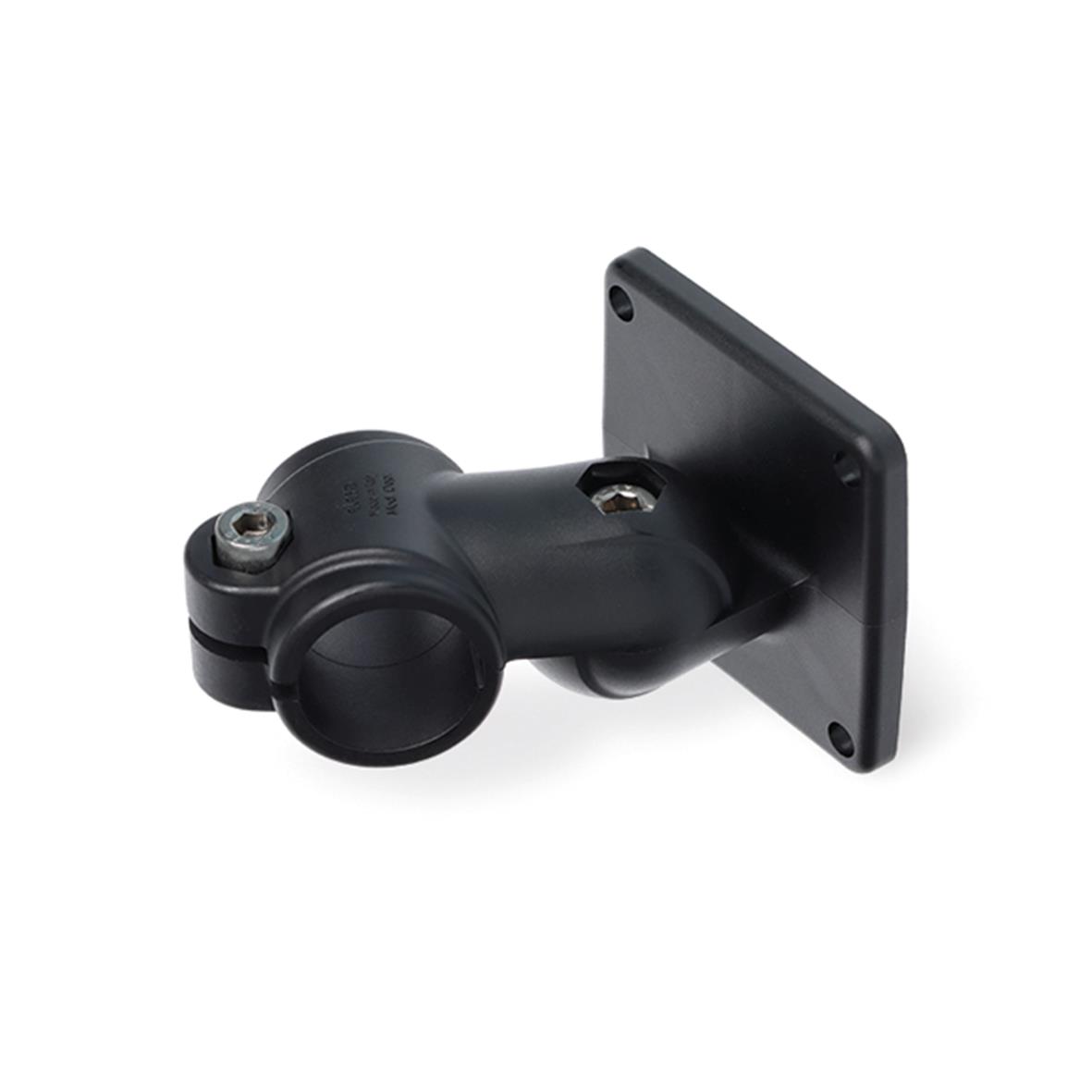

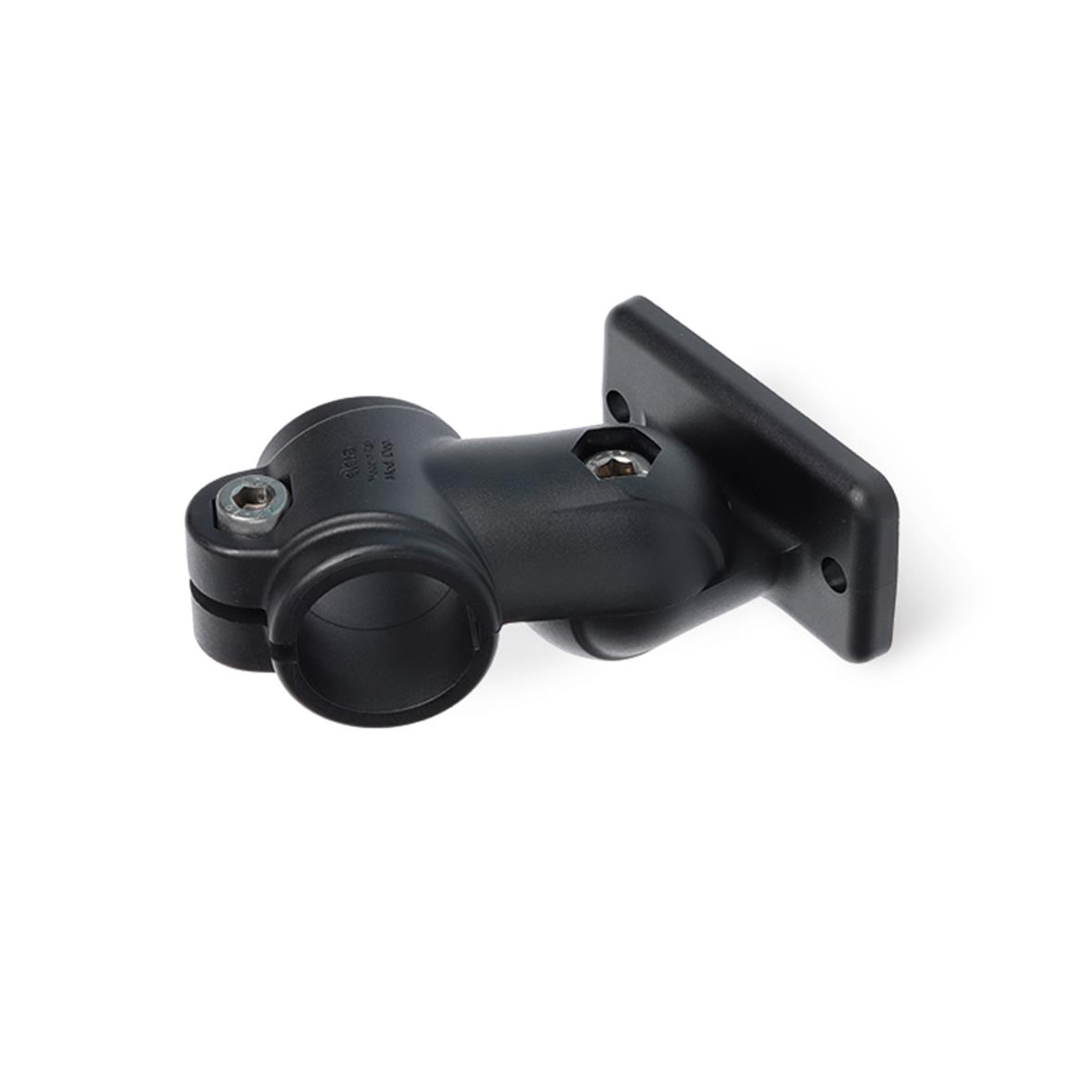

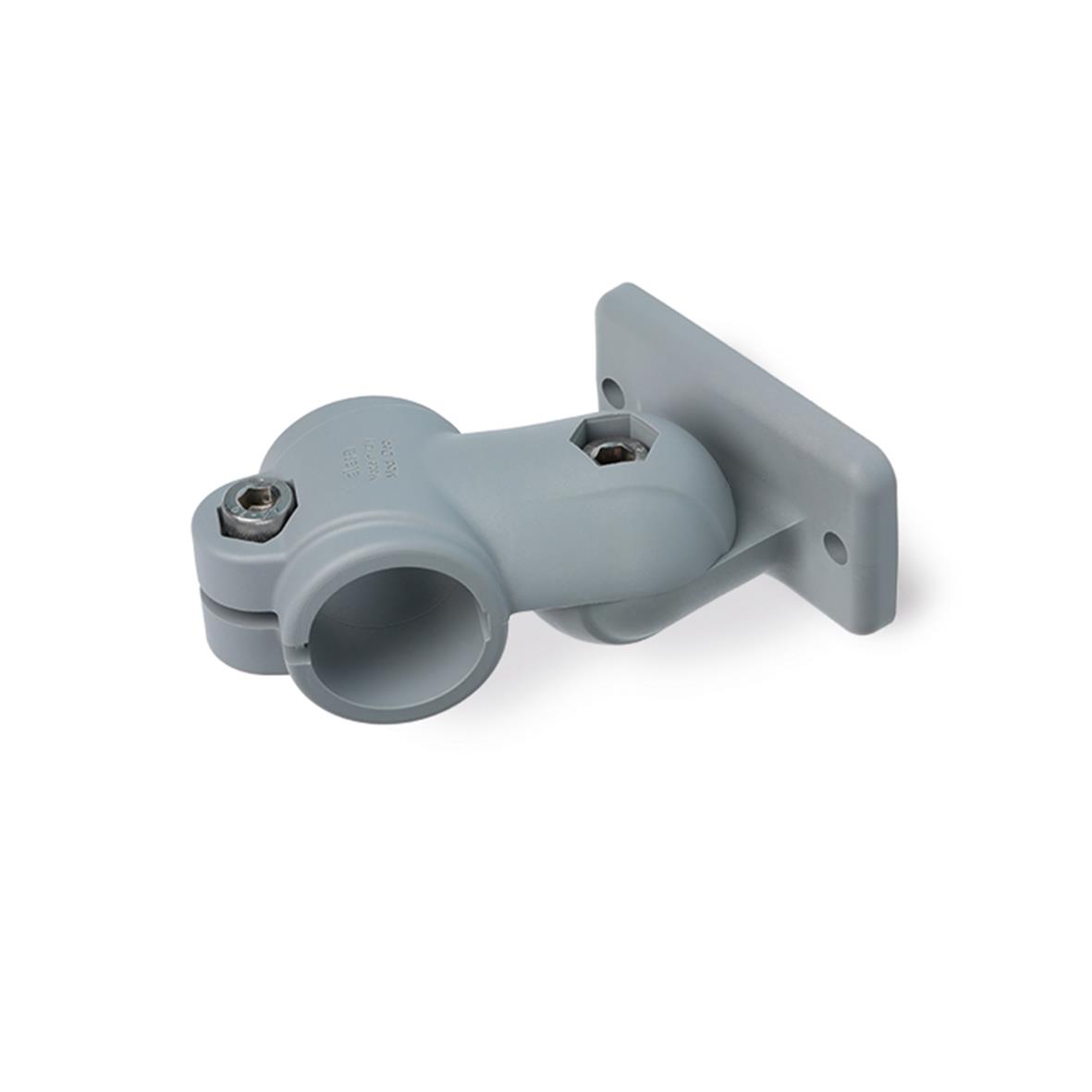

在初始位置，旋轉夾緊管夾接頭GN 282.10的夾緊孔軸平行於法蘭表面，可旋轉±90°。它保持典型的建築管，在孔的整個橫截面上具有全表面接觸。

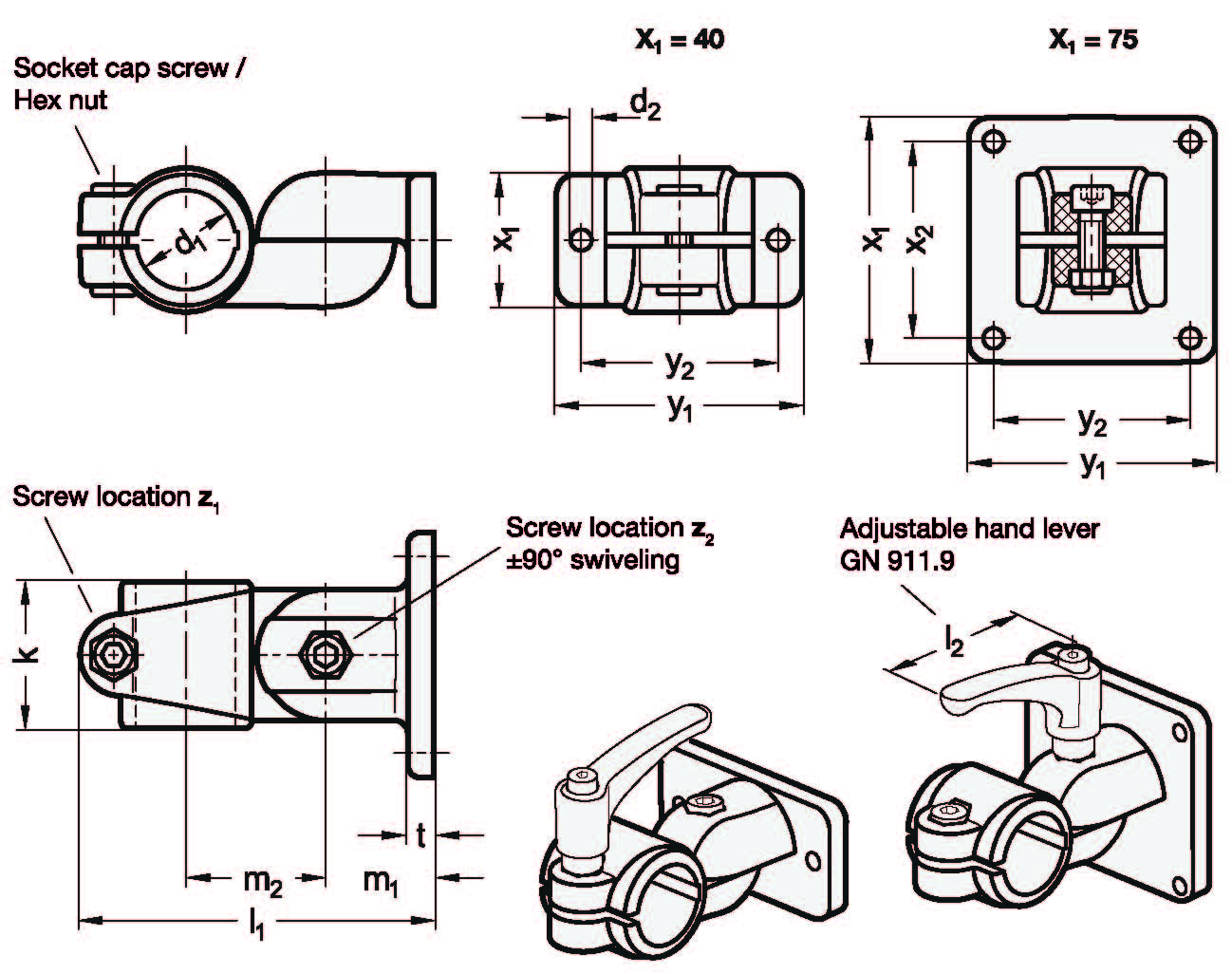

在螺釘位置z1，內六角螺釘減少了夾緊的孔橫截面。GN 290 適配器襯套可用於將孔橫截面減小到更小的直徑。

螺絲位置z2用於固定關節軸，可根據類型連續或以 10° 步長進行調整。

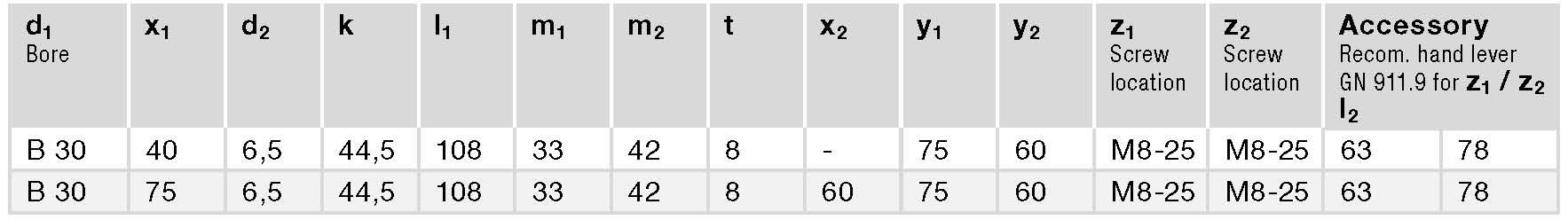

對於無需工具的夾緊，內六角螺釘可以用表中列出的可調節手柄 GN 911.9 作為附件替換。
