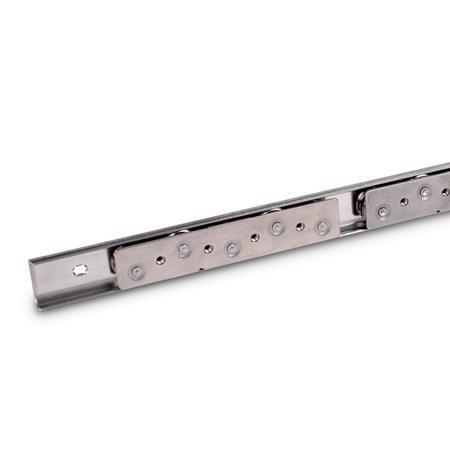

GN 1490 線性導軌零件

不鏽鋼直線導軌系統GN 1490通常成對安裝，水準對齊，垂直（如圖所示）或垂直。它們用於必須執行簡單線性運動的場合，例如自動化或車輛或機械工程。

與導軌匹配的凸輪滾子滑塊無需任何間隙，可以實現最佳的行駛特性和低維護要求。插入凸輪滾子滑塊后，系統即可立即使用。

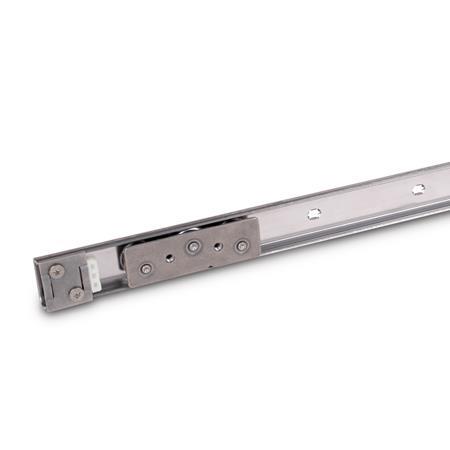

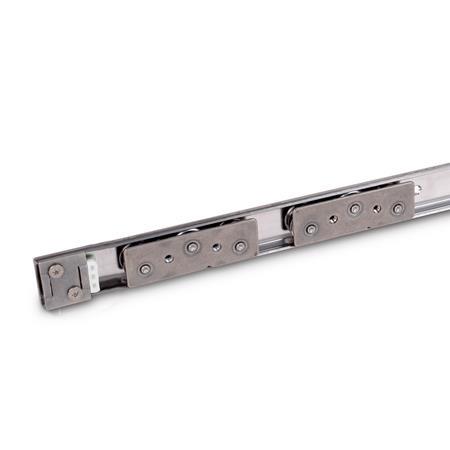

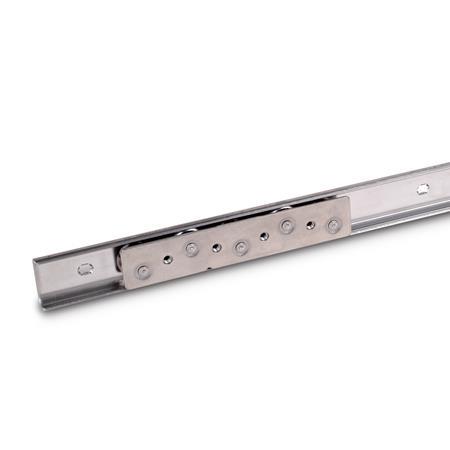

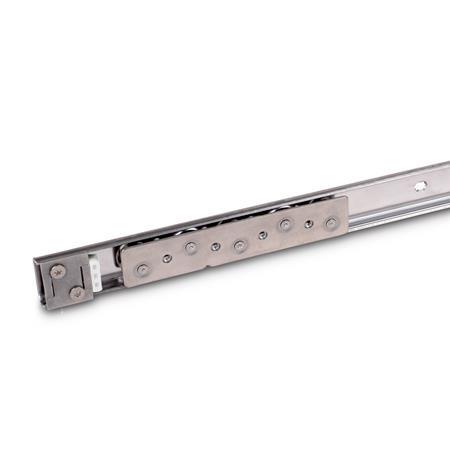

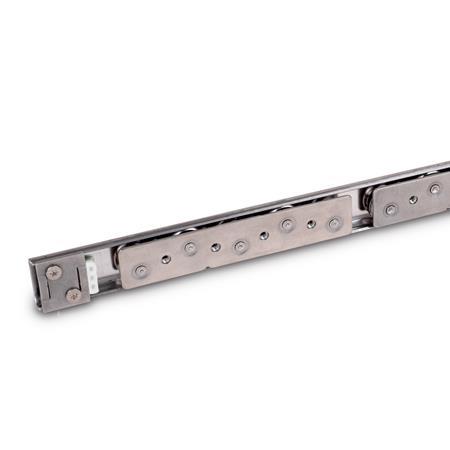

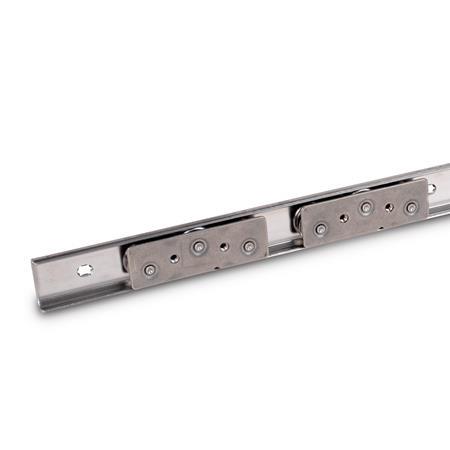

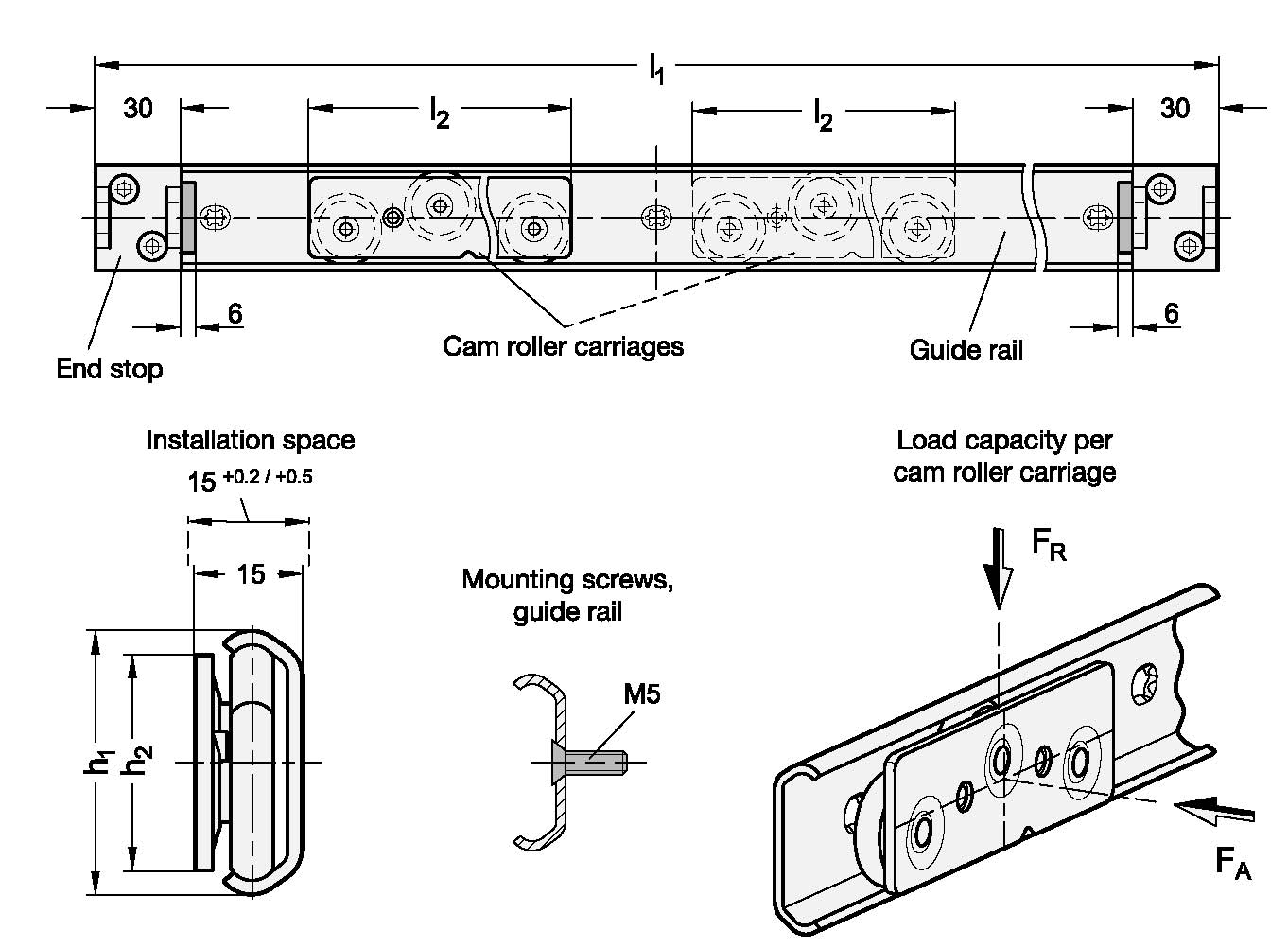

直線導軌系統由一個導軌、一個或兩個凸輪滾子滑塊和選定的止動器組成。零件在交付時未組裝。導軌可以安裝在應用的左側或右側。在安裝凸輪滾子滑塊時，必須考慮接收負載的方向（標記凹口）。必須遵守潤滑和維護說明。
