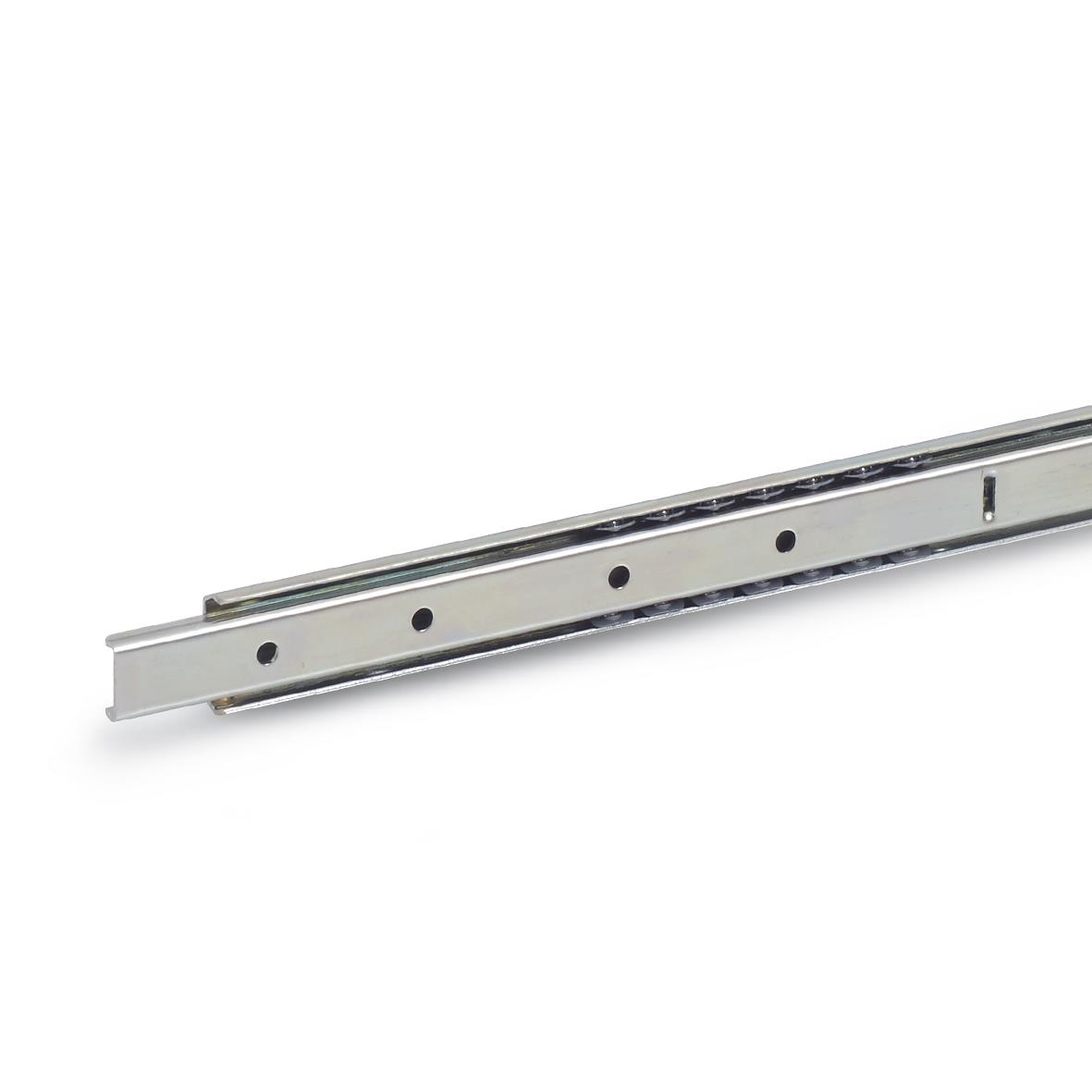

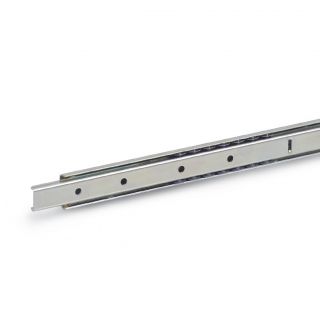

GN 1400 伸縮滑軌

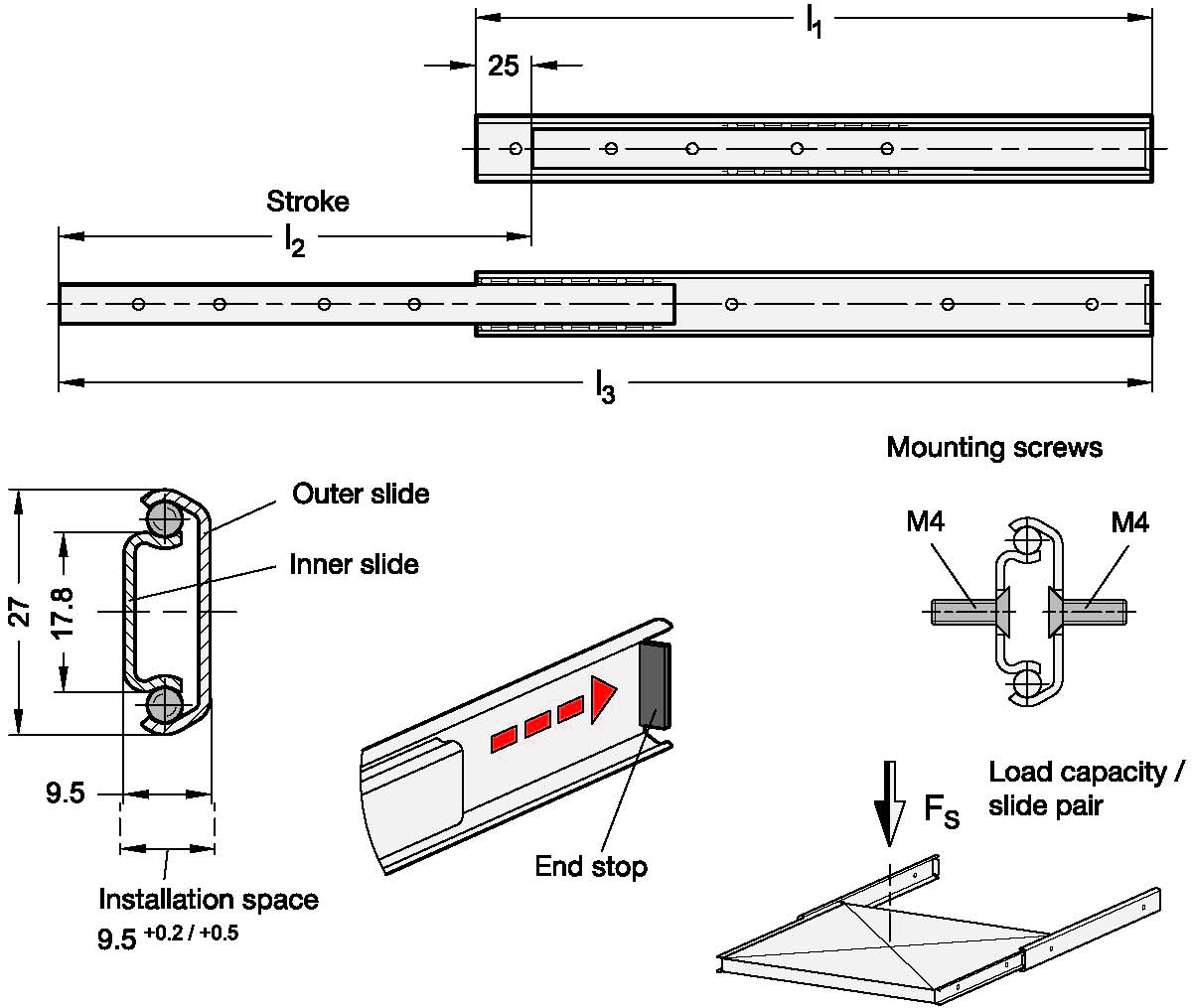

伸縮滑軌 GN 1400 垂直安裝並成對安裝。行程達到公稱長度的≈75%l1（部分擴展）。A型不帶橡膠擋塊，端擋塊由鋼製成，可防止滑塊被意外拉出或脫落。如果在延伸方向上出現較大的靜態或動態載荷，則應由外部止動元件吸收。

伸縮滑軌成對交付。由於機械裝置的原因，它們可以安裝在左側或右側的擴展件上。所有安裝孔都易於觸及，無需額外的輔助孔。僅顯示安裝孔，但可能存在其他與生產相關的孔。
