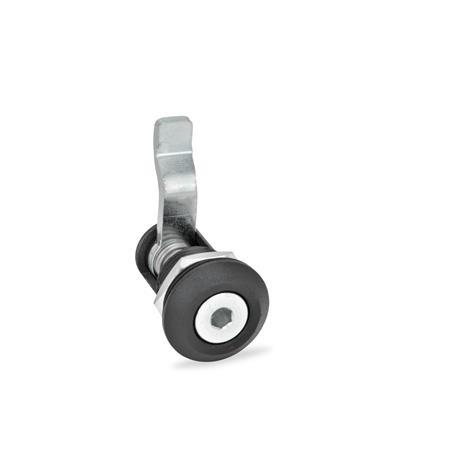

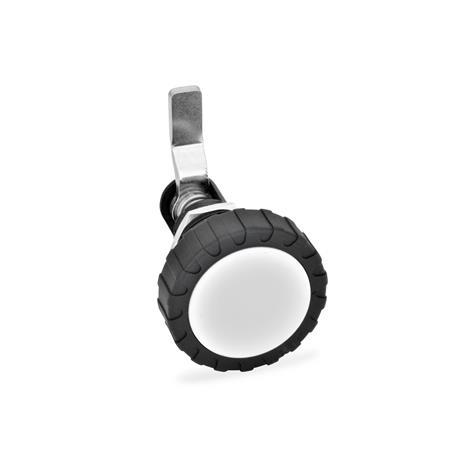

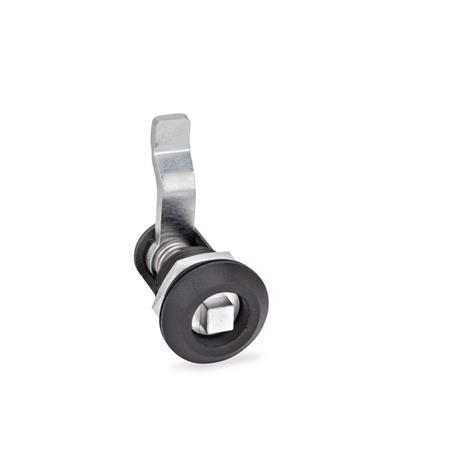

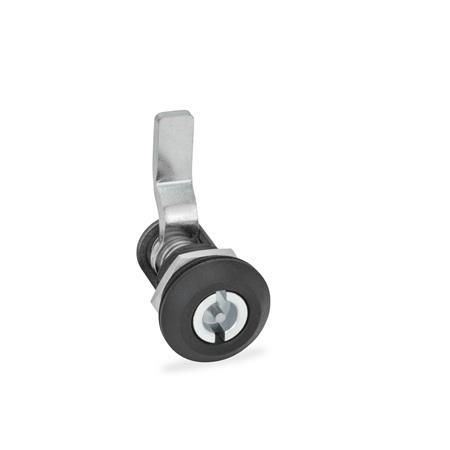

GN 116.1 夾持門栓

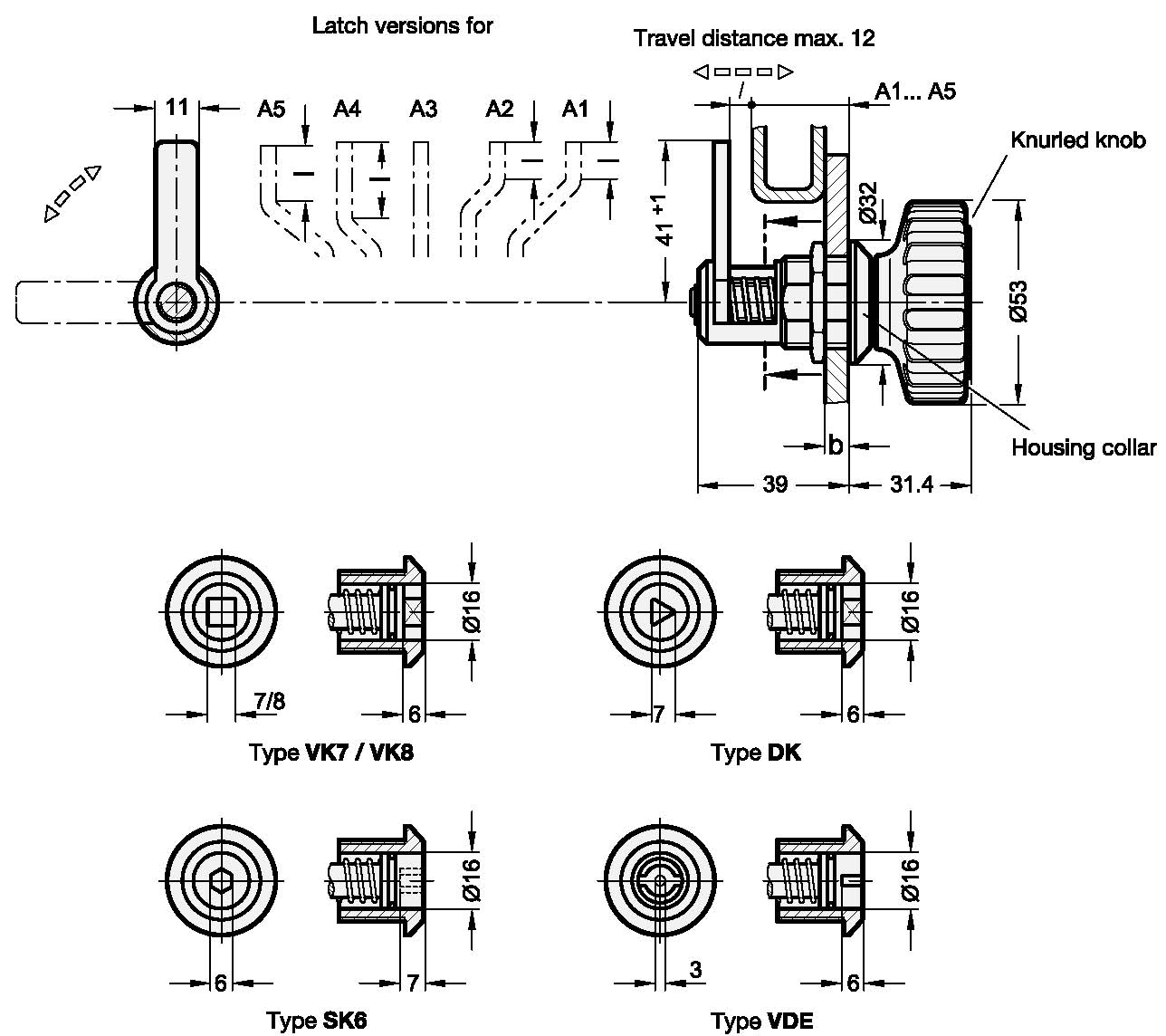

GN 116.1 旋轉夾緊門鎖具有關閉機構，可將操作元件或套筒扳手的旋轉運動轉換為 90° 旋轉，
然後轉換為栓鎖臂的 12 mm（行程距離）軸向運動。
這種配置允許在單個鍵間距內進行較大的閉合行程，例如與密封件連接。

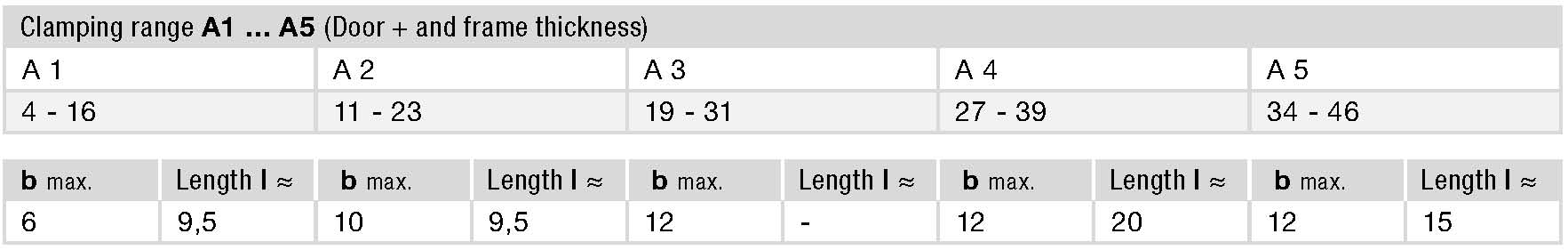

栓鎖臂具有不同的彎曲角度，以覆蓋4至46 mm的栓鎖臂距離 A。
所選的漸變可確保夾緊範圍之間的廣泛重疊。
夾緊螺釘的允許擰緊扭矩為 2 Nm，這使栓鎖臂的軸向閉合力約為 300 N。
