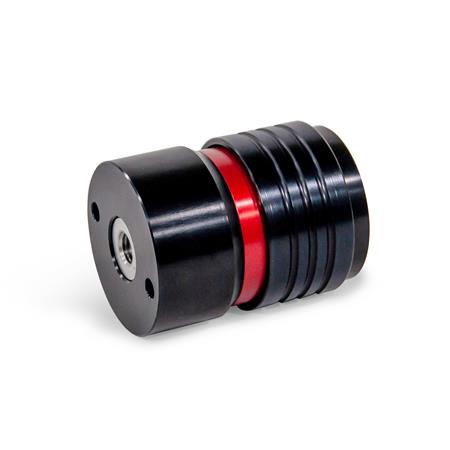

GN 1050 快速接頭

快速釋放接頭 GN 1050 使用螺柱 GN 1050.1 無需工具即可定位和連接組件，實現緊密且可重複的配合。
對於需要不方便使用螺絲刀的重複機器設置或組裝，可在固定裝置或生產線上使用快速釋放聯軸器，以有效地安裝導軌、蓋板或其他設備。
安全鎖定按鈕可防止聯軸器意外打開。當按下按鈕時，套筒可以軸向移動以解鎖插入到內側槽口中的螺柱。
同時，一個紅色的環在外面變得可見，表示解鎖狀態。聯軸器不傳遞任何扭矩。

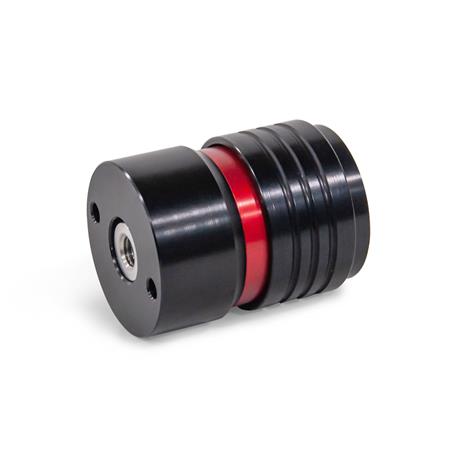

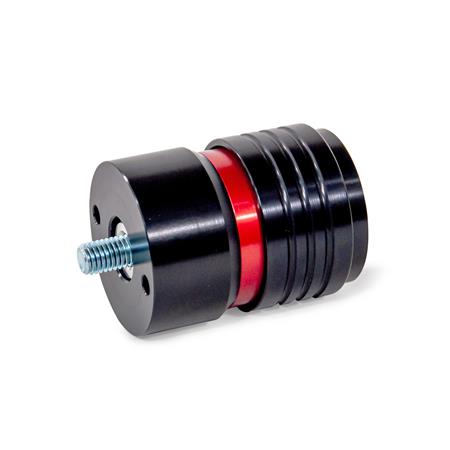

如果在同一單元上使用多個聯軸器，則可以使用代碼 L 來補償徑向和軸向偏移。
如果需要，孔 d4 可以固定氣缸或凸輪點銷以定位聯軸器。對於編碼 L，應用上的銷孔必須按比例變大，以便進行徑向調整。
GN 1050.2 法蘭可作為聯軸器和螺柱組裝的附件提供，並提供額外的連接選項。
